Раздел конструктивные решения – это техническая основа любого строительства. Это детальная инструкция, которая гарантирует прочность, безопасность и долговечность строения. Именно на его основе документации строители будут возводить фундамент, стены и кровлю. Качественная разработка КР – результат точных инженерных расчетов, учитывающих все нагрузки от веса самого здания и мебели до снеговых и ветровых воздействий в регионе. В архитектурном бюро ScandiNord предлагают профессиональный подход к проектированию, современные решения и строгое соблюдение сроков работ.
Состав раздела КР
Полный и детально проработанный раздел проекта – подробная инструкция по сборке дома. Он исключает двусмысленность и ошибки на стройплощадке, гарантируя, что конечный результат будет в точности соответствовать инженерному замыслу. В ScandiNord включат в проектную документацию КР все необходимые чертежи и документы для обеспечения безопасности, долговечности и экономической эффективности строительства.

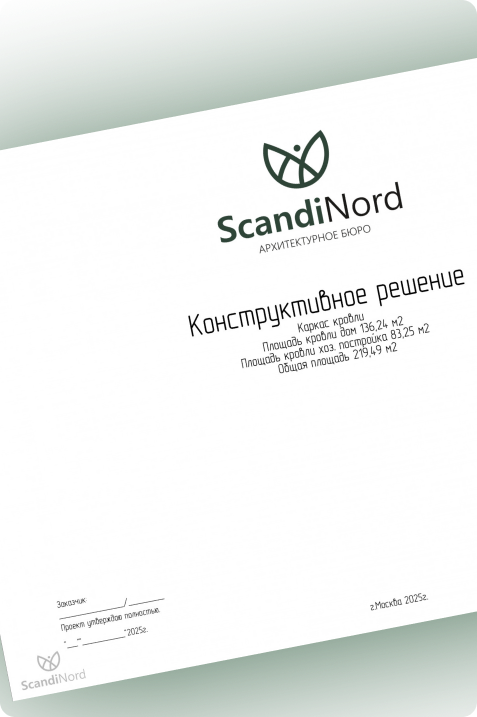

Титульный лист
Содержит ключевую информацию:
- наименование и адрес объекта;
- данные заказчика и проектной организации;
- подписи ответственных инженеров.
Титульный лист официально идентифицирует комплект чертежей и подтверждает ответственность за принятые конструктивные решения.

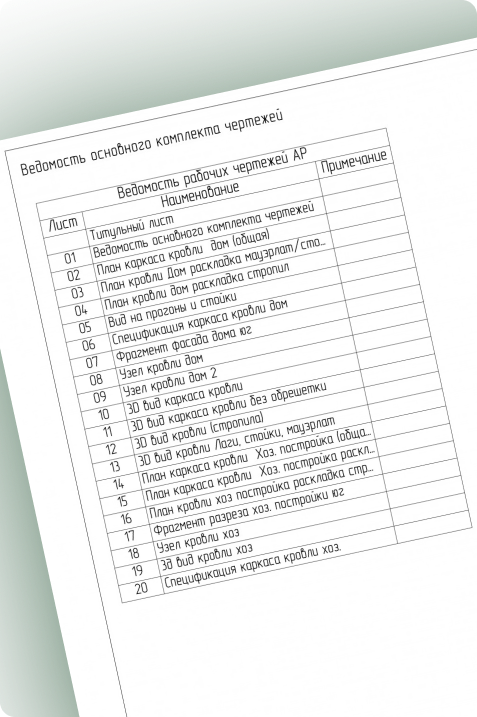

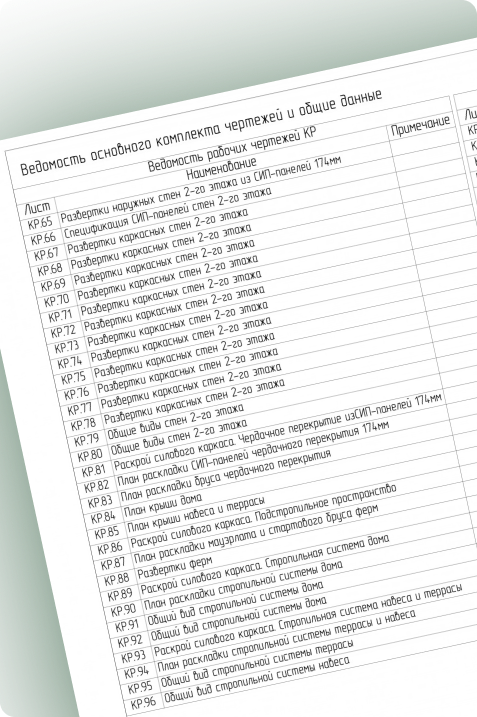

Ведомость основного комплекта чертежей
Оглавление всего раздела. В ведомости перечислены все чертежи, входящие в состав альбома КР с их наименованиями и номерами. Этот документ позволяет строителям, техническому надзору и заказчику быстро ориентироваться в документах и находить нужную информацию, не теряя времени.
Общие данные и пояснительная записка
Это текстовый мозг всего проекта. Здесь подробно описывается все ключевые аспекты:
- исходные данные для проектирования;
- описание конструктивной схемы здания;
- результаты расчетов несущей способности конструкций;
- указания по производству работ.
Пояснительная записка переводит сложные инженерные решения на язык четких инструкций для строительной бригады.
Чертежи фундаментов
В этом блоке содержатся исчерпывающие чертежи, включая план расположения фундамента, разрезы с указанием глубины заложения, схемы армирования для бетонных конструкций, спецификации бетона и арматуры. Ошибки на этом этапе недопустимы, поэтому создаются максимально детализированные планы, разработанные на основе точных расчетов и геологических данных вашего участка.

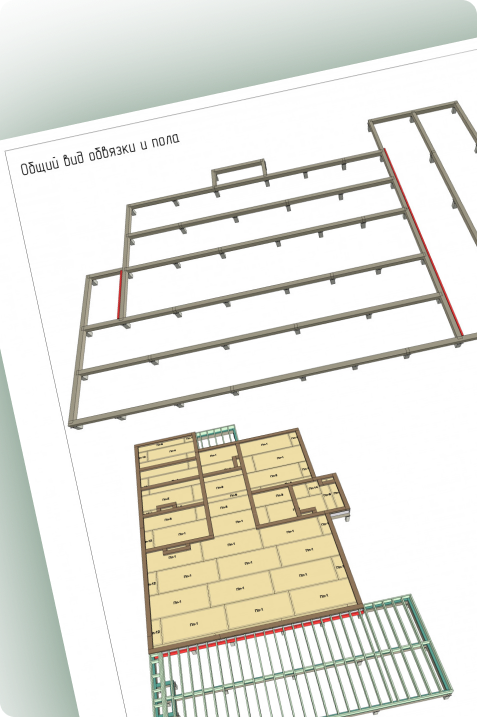

Чертежи несущих стен, колонн и перекрытий
Чертежи включают в себя:
- кладочные планы для каменных строений с указанием всех проемов и армирования;
- схемы расположения стоек каркаса, балок перекрытий и стропильной системы;
- разрезы, демонстрирующие состав стен, полов и кровли.
Профессионально выполненные чертежи гарантируют, что силовой каркас будет собран правильно и сможет выдержать все проектные нагрузки.
Узлы и детали конструкций

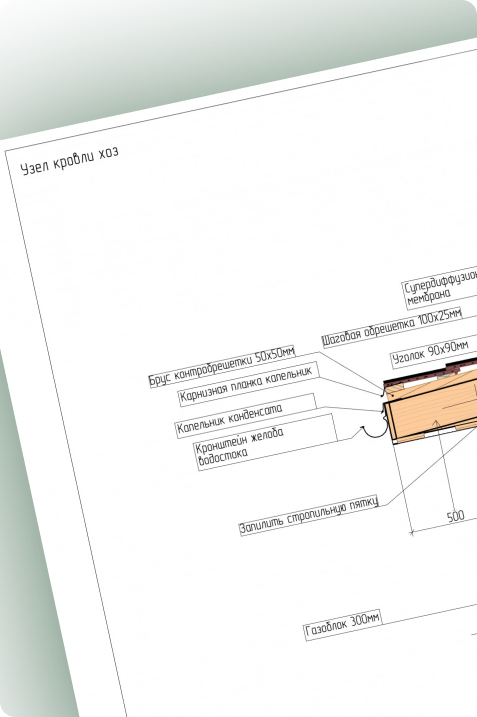

Прочность всей системы определяется прочностью ее самых слабых звеньев. Именно поэтому должно уделяться особое внимание проработке мест соединения различных конструктивных элементов. В этом разделе детально прорисованы все критически важные сопряжения, включая опирание балок на стены, крепление стропил к мауэрлату, соединение элементов каркаса и другие. Это исключает импровизацию на стройплощадке и гарантирует надежность всей конструкции.

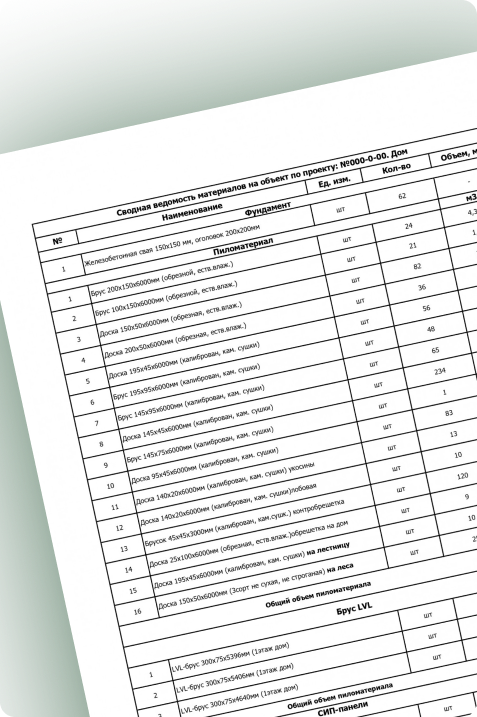

Спецификации материалов и элементов
Это полный и точный перечень всего, что потребуется для строительства. Спецификация включает объемы бетона, количество и класс арматуры, номенклатуру и кубатуру пиломатериалов, типы и число крепежных элементов. Это основа для составления точной сметы и закупки материалов.
Раскрой СИП-панелей
При строительстве по СИП-технологии подготавливаются схемы, на которых показано, как из стандартных заводских панелей оптимальным образом вырезать все элементы стен и кровли. Такой подход позволяет минимизировать отходы материала и значительно ускоряет сборку домокомплекта на участке.

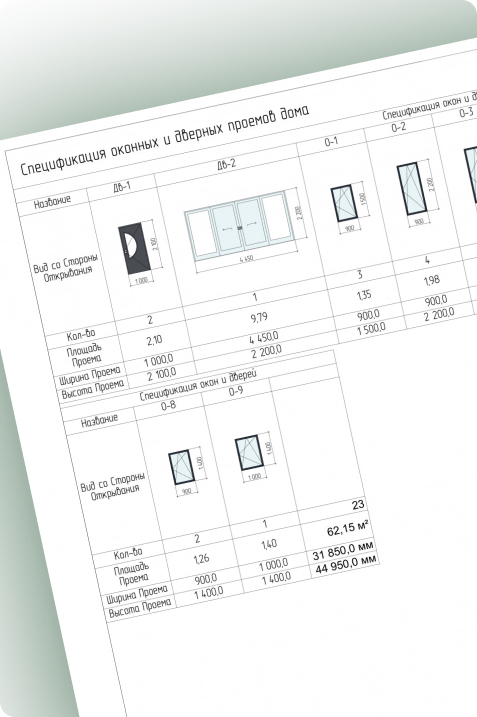

Спецификация окон и дверей
В этом документе содержится точный перечень всех оконных и дверных проемов с их уникальными маркировками, точными габаритными размерами и привязкой к осям здания. Эта спецификация является готовым техническим заданием для производителя окон и дверей, что исключает ошибки при заказе и гарантирует, что изделия идеально впишутся в предназначенные для них проемы.
Этапы разработки конструктивных и объемно-планировочных решений
Проектирование в ScandiNord выстроен четко и прозрачно. К основным этапам работы относится:
Все чертежи, спецификации и пояснительная записка собираются в единый альбом и передаются заказчику в электронном или печатном виде.
Сроки выполнения и стоимость
Стоимость и сроки разработки КР зависят от нескольких факторов:
- площадь и сложность решений;
- тип используемых материалов и конструкций;
- полнота и качество предоставленных исходников.
Проектирование конструктивных решений занимает в среднем от 15 до 30 рабочих дней. Чтобы получить точный расчет стоимости и сроков, нужно оставить заявку на сайте или связаться с менеджером по телефону. Мы подготовим индивидуальное коммерческое предложение.
| Услуга | Описание | Цена для клиента (руб.) | Связь с квадратурой | |
|---|---|---|---|---|
| Архитектурное проектирование | Разработка АР Расчет индивидуально. | от 750 руб/м² | Зависит от общей площади дома. | Заказать |
| Эскизный проект | Минимальная стоимость ЭП (до 100м²) - 45 000 руб | от 450 руб/м² | Зависит от общей площади дома. | Заказать |
| Конструктивный раздел | Разработка КР Расчет индивидуально. | от 900 руб/м² | Зависит от общей площади дома. | Заказать |
| Дизайн проект интерьера | Полный дизайн-проект помещения с подбором материалов, мебели и 3D-визуализациями. | от 5 000 руб/м² | Зависит от общей площади проектируемых помещений. | Заказать |
| 3D-визуализация экстерьера дома | 1 финальный фотореалистичный ракурс Вашего дома с окружающей средой. | от 15 000 руб | Зависит от сложности фасада и площади застройки. | Заказать |
| -- Пакет "Стандарт" (4 ракурса) | 4 ракурса экстерьера с разных сторон. | от 400 руб/м² | Стоимость пакета может варьироваться в зависимости от общей площади дома и сложности архитектуры. | Заказать |
| -- Пакет "Премиум" (до 15 ракурсов + ночной) | до 15 ракурсов экстерьера + 1 эффектный ночной ракурс. | от 800 руб/м² | Наиболее выгодное предложение для больших проектов (от 150-200 м²). | Заказать |
| 3D-визуализация интерьера (отдельная услуга) | 1 помещение (1-2 фотореалистичных ракурса) с проработкой мебели, материалов и освещения. | от 10 000 руб | Стоимость за 1 помещение, может зависеть от площади помещения и насыщенности деталями. | Заказать |
| 3D-визуализация строительных узлов | 1 детальная 3D-модель сложного строительного узла. Идеально для подрядчиков и технического надзора. | от 5 000 руб | Цена фиксированная за узел, без привязки к общей площади дома. | Заказать |
| Улучшение существующих визуализаций | Доработка Ваших текущих 3D-визуализаций до фотореалистичного уровня (за 1 ракурс/объект). | от 8 000 руб | Зависит от объема работ по доработке. | Заказать |
| Технический надзор | Контроль качества и соответствия работ проекту на строительной площадке. | от 15 000 руб | Зависит от общей площади объекта этапов контроля и расположения объекта. | Заказать |
Зачем нужна качественная разработка КР
Экономия на КР может привести к фатальным последствиям. Качественно выполненный проект является обязательным требованием для отсутствия проблем в процессе строительства. К основным причинам заказать создание конструктивных решений КР относится:
Профессиональная разработка раздела конструктивные решения КР – это инвестиция в безопасность, долговечность и ликвидность здания. Поэтому стоит доверить эту задачу экспертам бюро ScandiNord в Москве.
